Der Schutzraum für statische Energiespeichersysteme, der Lithium-Ionen-Batteriegestelle enthält, wird durch ein speziell für die Art des Prozesses, den er enthält, konzipiertes Brandmelde- und Löschsystem sowie durch ein redundantes N-1-HLK-System versorgt. Wir sind im Einklang mit allen geltenden europäischen und internationalen Vorschriften, insbesondere in Deutschland, mit der Einhaltung von Normen (CEI/IEC).

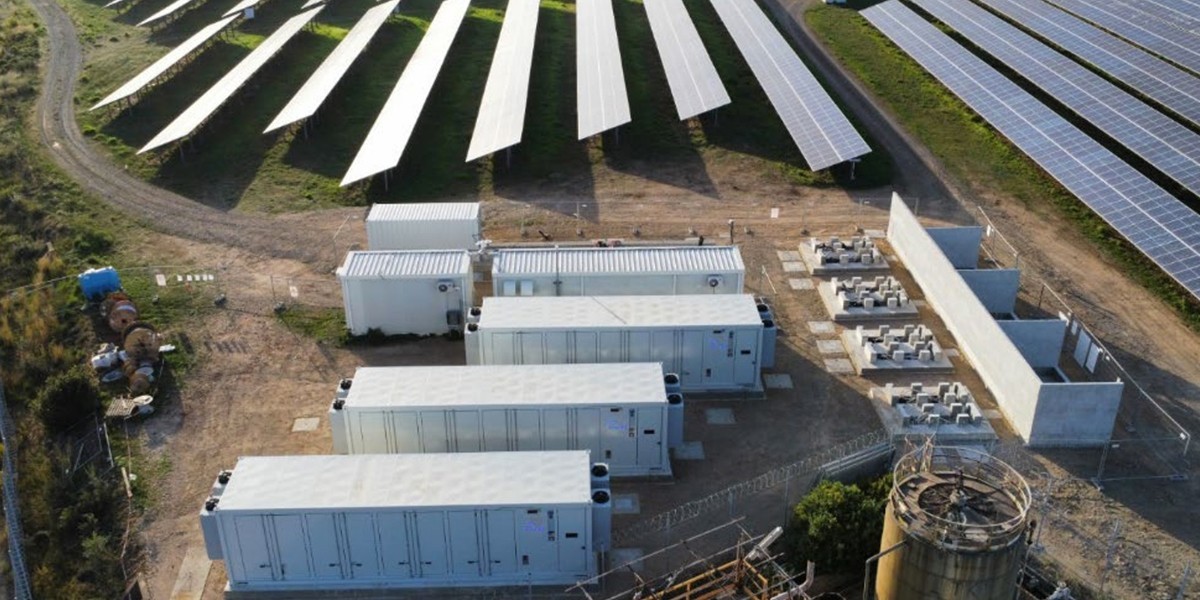

Energiespeicherstation
Der Schutzraum für statische Energiespeichersysteme, der Lithium-Ionen-Batteriegestelle enthält, ist mit einem Brandmelde- und Löschsystem ausgestattet, das speziell für die Art des darin enthaltenen Prozesses entwickelt wurde, sowie mit einem redundanten HVAC-Klimasystem, das die optimalen Umgebungstemperaturparameter aufrechterhält, um die beste Energieleistung zu gewährleisten. Einschließlich der allgemeinen elektrischen Anlage und aller Sicherheitssysteme, die für den ordnungsgemäßen Betrieb der gesamten Anlage erforderlich sind.
- Unterstand zur Energiespeicherung
- MV/LV-Umspannkabine
- Kontrollraum
Darüber hinaus gibt es eine MV/LV-Umspannstation und einen Kontrollraum für die Verwaltung und
Betriebskontrolle des Systems.
ALLGEMEINE MERKMALE:
- Speichereinheit, bestehend aus einem maßgeschneiderten Metallgehäuse mit für den Aufstellungsort geeigneten Korrosionsbeständigkeitseigenschaften.
- Ausgestattet mit Lithium-Ionen-Batteriegestellen für die statische Energiespeicherung.

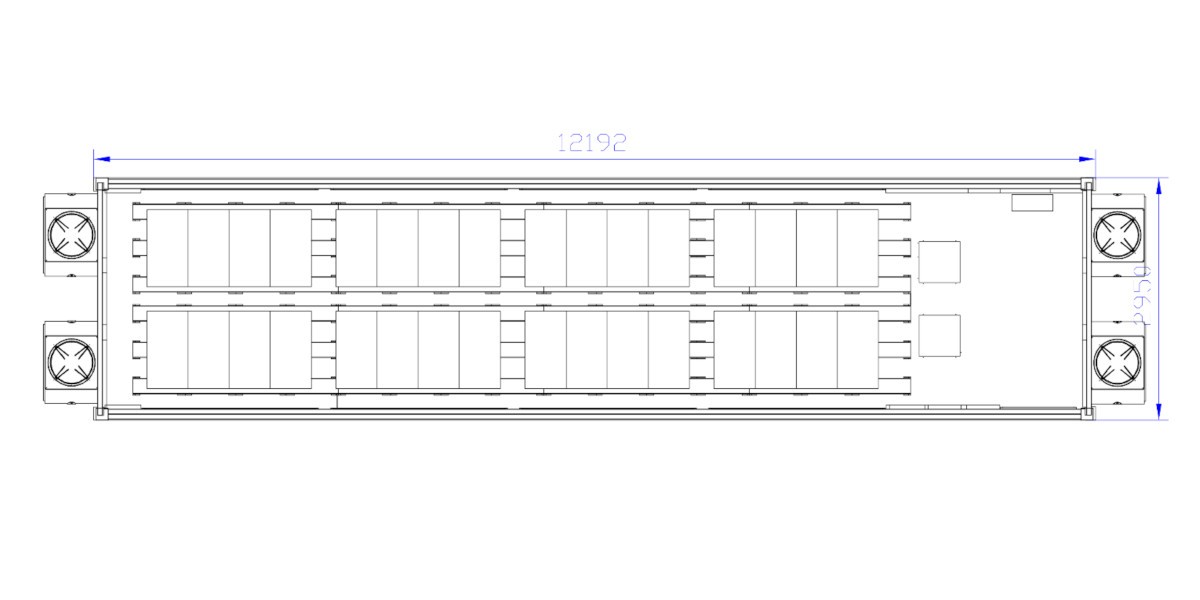

- HVAC-Klimatisierungssystem, bestehend aus vier Einheiten in einer einteiligen Rucksackkonfiguration, die paarweise an beiden Enden des Shelters installiert sind.
- Brandmelde- und Feuerlöschanlage gemäß UNI EN 11224.
- Allgemeine Schalttafel für die Stromversorgung der Hilfseinrichtungen der Kabine.
- Ausgestattet mit allen notwendigen Sicherheitssystemen, um einen korrekten Betrieb zu gewährleisten.
- Ausreichender Bewegungsraum für das Personal, das in völliger Sicherheit arbeiten muss, und, falls erforderlich, verfügbare Fluchtwege.
- Die interne Ausrüstung ist so angeordnet, dass eine maximale Baryzentrizität der Last gewährleistet ist.
- Da es sich um eine mobile Struktur handelt, ist keine Baupraxis erforderlich.
- Der Schutzraum wird komplett verkabelt und angeschlossen geliefert.
KONSTRUKTIONSMERKMALE
- Struktur: Einteiliger Container aus genormten, elektrogeschweißten UNP-Profilen mit entsprechenden Verstärkungen, wo erforderlich. Grundrahmen aus durchgehenden Stahlprofilen U.N.P. 200, die an den Enden mit den 4 Eckblöcken verschweißt sind, unterer Abschluss aus glattem Stahlblech 20/10, vollständig mit der Struktur verschweißt. Abdeckrahmen aus Stahlrohr, Wandabdeckung aus glattem Stahlblech, vollständig mit der Struktur verschweißt.

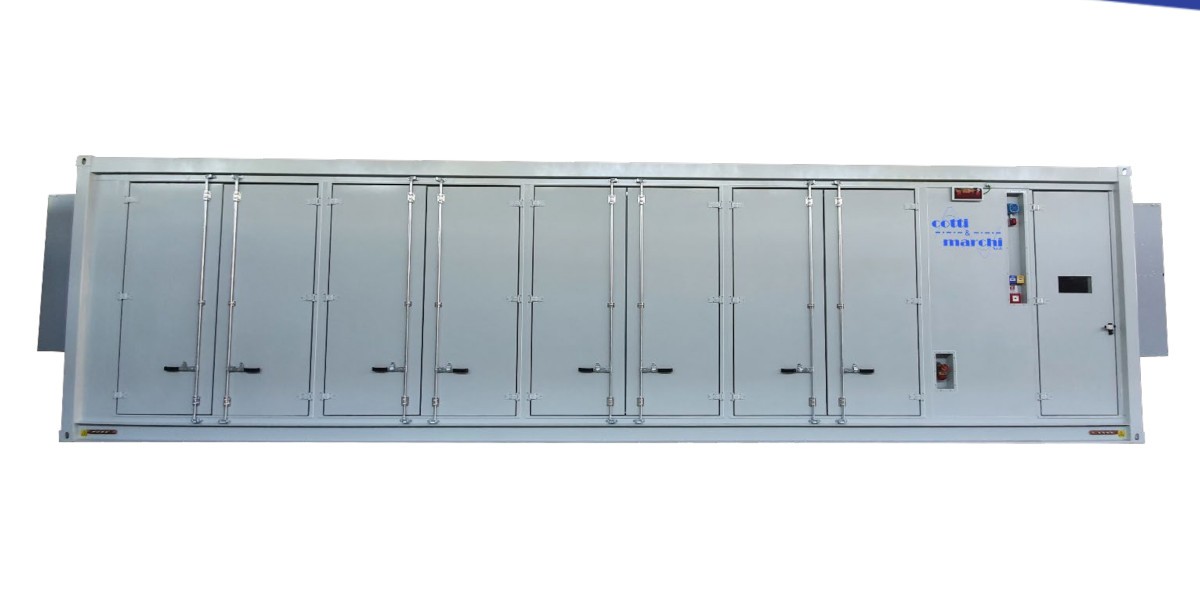

- Technische Öffnungen: zweiflügelige Zugangstüren Nr. 8 an der Längsseite des Containers
- Eckblöcke: genormt für die Handhabung und das Anheben.
- Isolierung: Isolierung des Daches und der Außenwände mit 2-seitigen Blechpaneelen mit Mineralfaserhohlraum, 50 mm dick, Brandverhaltensklasse A2-s1, d0, zertifizierter Feuerwiderstand EI 30, Transmissionswert W/qm 0,73 EN14509
- Erdung: Erdungsanschluss innerhalb und außerhalb des Containers (Ml2-Kabel).
- Beleuchtungsanlage: sichtbar installierte Leuchten mit Schutzart IP65.
